aosp 编译、工具等记录

Posted Jan 21, 2019 2019-01-21T18:40:09+08:00 by sleticalboy

编译系统

Android 平台提供三种指令来编译：

  1. make：不带参数，编译整个系统，时间比较久；
  2. mmm：编译单个模块，比如：mmm packages/apps/Settings，
  3. mm：编译单个模块，需要进入该模块目录，比如：cd packags/apps/Settings && mm
  4. make module_name：编译单个模块，需要知道模块名，且编译时会编译该模块所依赖的所有其他模块

编译成功的标志：

1

#### make completed successfully (02:37:19 (hh:mm:ss)) ####

为 clion 编译出 CMakeLists.txt 文件

开启编译选项：

1
2

export SOONG_GEN_CMAKEFILES=1
export SOONG_GEN_CMAKEFILES_DEBUG=1

全量编译：

1

make -j 16

编译单个目录，比如 frameworks/native/libs/ui

1

mmm frameworks/native/libs/ui

生成文件：

1
2

ls out/development/ide/clion/frameworks/native/libs/ui
libui-arm64-android libui-arm-android

如何将 Android.mk 文件转换成 Android.bp 文件？

  1. 使用 androidmk 工具，位于 ${ANDROID_ROOT}/out/soong/host/linux-x86/bin/androidmk
    • 使用方法：androidmk Android.mk >Android.bp;
    • 其原理是读入一个 mk 文件，然后解析成 bp文件
  2. Android N 之前，mk 文件是标准的编译文件，N 之后默认 bp 文件为标准编译文件；
  3. mk 与 bp 的区别：
    • mk 中可以引用环境变量但 bp 中不能引用环境变量；
    • mk 中可以有流程控制但 bp 中无流程控制；

如何使用 google 系统提供的驱动二进制文件来编译 pixel 2 xl

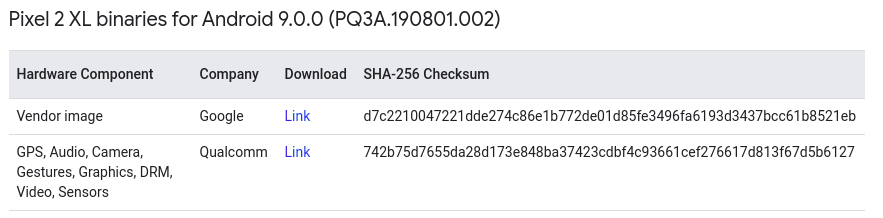

1、进入 Driver Binaries for Nexus and Pixel Devices 页面，在右侧找到并点击‘Pixel 2 XL binaries for Android 9.0.0 (PQ3A.190801.002)’ 如下图所示： pixel 2xl 然后点击‘Link’进行下载

2、下载完成之后执行以下命令进行解压：

1
2

# 解压出 extract-google_devices-xxx.sh 可执行文件
tar -zxvf google_devices-xxx.tgz

3、导出所需的文件文件

执行 ./extract-google_devices-xxx.sh 命令，根据提示阅读并接受条款，当出现以 下提示时说明文件导出成功：

1
2
3
4
5
6
7
8
9
10
11
12

vendor/
vendor/google_devices/
vendor/google_devices/taimen/
vendor/google_devices/taimen/BoardConfigPartial.mk
vendor/google_devices/taimen/device-partial.mk
vendor/google_devices/taimen/proprietary/
vendor/google_devices/taimen/proprietary/device-vendor.mk
vendor/google_devices/taimen/proprietary/vendor.img
vendor/google_devices/taimen/proprietary/BoardConfigVendor.mk
vendor/google_devices/taimen/android-info.txt

Files extracted successfully.

4、将 vendor 目录拷贝到 Android 源码目录

1

cp -r vendor ${ANDROID_ROOT}/

5、再次整体编译源码：

编译之前要选择正确的 combo，我这里选择的是 47. aosp_taimen-userdebug，

1
2
3
4

# 清理上次编译生成的 out 目录
make clobber
# 再次编译
make

编译系统概述

编译系统变化

Android 7.0 之前是 makefile，之后引入 kati 将 makefile 转换成 ninja

代码位置

编译系统整体源码在 ${ANDROID_ROOT}/build 目录下 kati 的位置在 ${ANDROID_ROOT}/build/kati/ 下 soong 在 ${ANDROID_ROOT}/build/soong 下，与 ${ANDROID_ROOT}/build/blueprint 共同起作用：Android.bp->blueprint>>soong->ninja file

soong 是在 blueprint 的基础上进行扩展，基于 blueprint 的语法定制产生 Android.bp 语法，然后通过解析 Android.bp 生成 ninja 文件（soong 和 bluepring 均由 go 编写）

Android ninja 组织

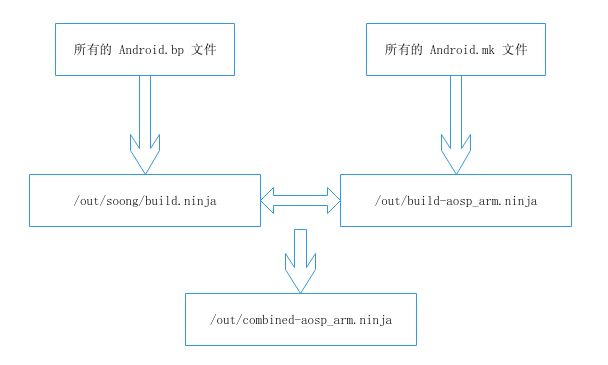

编译过程中，首先将所有的 Android.bp 文件搜集成 out/soong/build.ninja.d，并以 此为基础生成 out/soong/build.ninja 文件；然后将所有的 Android.md 文件搜集生 成 out/build-aosp_arm.ninja 文件；最后通过 out/combined-aosp_arm.ninja 文件 将前两个文件组织起来，如下图所示：

bp-mk-relationship

编译流程

make 流程

当在 ${ANDROID_ROOT} 目录下执行 make 时，默认会找到当前 Makefile 并找到 all 目标进行编译操作，Makefile 文件主要内容只有一行：include build/make/core/main.mk， 往下就执行到了 main.mk 文件中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

ifndef KATI

host_prebuilts := linux-x86
ifeq ($(shell uname),Darwin)
host_prebuilts := darwin-x86
endif

.PHONY: run_soong_ui
run_soong_ui:
    +@prebuilts/build-tools/$(host_prebuilts)/bin/makeparallel --ninja build/soong/soong_ui.bash --make-mode $(MAKECMDGOALS)

.PHONY: $(MAKECMDGOALS)
$(sort $(MAKECMDGOALS)) : run_soong_ui
    @#empty

else # KATI

MAKECMDGOALS 是执行 make 时后面的参数，也就是说执行任何命令的时候都是执行的 run_soong_ui，即从 make 切换到了 soong 编译，之后跟 make 就没有关系了

mm 流程

mm 是 aosp 中提供的一个函数，原型在 build/envsetup.sh 中：

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44

function mm() {
    local T=$(gettop)
    # 如果是在源码根目录下，mm 等同于 make 命令
    if [ -f build/soong/soong_ui.bash ]; then
        _wrap_build $T/build/soong/soong_ui.bash --make-mode $@
    else
        # 找到 Android.mk 或者 Android.bp 文件
        local M=$(findmakefile)
        local MODULES=
        local GET_INSTALL_PATH=
        local ARGS=
        # 替换掉 makefile 路径中根目录之前的内容
        local M=`echo $M|sed 's:'$T'/::'`
        if [ ! "$T" ]; then
            echo "Couldn't locate the top of the tree.  Try setting TOP."
            return 1
        elif [ ! "$M" ]; then
            echo "Couldn't locate a makefile from the current directory."
            return 1
        else
            local ARG
            for ARG in $@; do
                case $ARG in
                  GET-INSTALL-PATH) GET_INSTALL_PATH=$ARG;;
                esac
            done
            if [ -n "$GET_INSTALL_PATH" ]; then
              MODULES=
              ARGS=GET-INSTALL-PATH-IN-$(dirname ${M})
              ARGS=${ARGS//\//-}
            else
              MODULES=MODULES-IN-$(dirname ${M})
              # Convert "/" to "-".
              MODULES=${MODULES//\//-}
              ARGS=$@
            fi
            if [ "1" = "${WITH_TIDY_ONLY}" -o "true" = "${WITH_TIDY_ONLY}" ]; then
              MODULES=tidy_only
            fi
            # 执行编译命令
            ONE_SHOT_MAKEFILE=$M _wrap_build $T/build/soong/soong_ui.bash --make-mode $MODULES $ARGS
        fi
    fi
}

soong 流程

ninja 使用

android
android aosp
